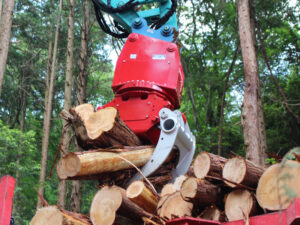

木材用グラップル 【NWG-70RV】(A28ML1)
特長
- 強い保持力
- 優れた旋回力
- 安全性向上
- 作業効率アップ
高性能グラップル
バケットシリンダーによるチルト動作が可能なため、選別・積み込み作業が自由に。
多彩なラインナップ
標準型から旋回強力型、電磁弁内蔵まで豊富な機種をラインナップ。
電磁弁内蔵型グラップル
モデルチェンジで、旋回力・保持力が更にアップし安全性が向上。配管はブレーカ配管のみでOK。
手元のスイッチで軽々簡単操作、オペレータの疲労を軽減。ソーの併用では、ソーモータの高圧化で、玉切りもスピーディに。
選木用グラップル（特注）
片側ストレートタイプの爪形状で、製材所でのハンドリング作業に使い易さを発揮
市場・貯木場でのはい積み、積み下ろしにスピーディに対応
Spec
木材用グラップル
型式
- 質量
- 全長（開時）
- 最大開口幅
- 最小掴み径
- 速度比例制御
- 取付ショベルクラス
質量
[kg]
全長（開時）
[mm]
最大開口幅
[mm]
最小掴み径
[mm]
速度比例制御
取付ショベルクラス
[ton]
NWG-31R
質量
190
全長（開時）
1050
最大開口幅
1030
最小掴み径
65
速度比例制御
ー
取付ショベルクラス
3-3.5
NWG-31RV
質量
190
全長（開時）
1050
最大開口幅
1030
最小掴み径
65
速度比例制御
ー
取付ショベルクラス
3-3.5
NWG-31RP
質量
190
全長（開時）
1050
最大開口幅
1030
最小掴み径
65
速度比例制御
○
取付ショベルクラス
3-3.5
NWG-40R
質量
310
全長（開時）
1275
最大開口幅
1430
最小掴み径
90
速度比例制御
ー
取付ショベルクラス
4-5.5
NWG-40RV
質量
320
全長（開時）
1275
最大開口幅
1430
最小掴み径
90
速度比例制御
ー
取付ショベルクラス
4-5.5
NWG-40RP
質量
320
全長（開時）
1275
最大開口幅
1430
最小掴み径
90
速度比例制御
○
取付ショベルクラス
4-5.5
NWG-72R
質量
590
全長（開時）
1520
最大開口幅
1720
最小掴み径
90
速度比例制御
ー
取付ショベルクラス
6-9
NWG-72RV
質量
590
全長（開時）
1520
最大開口幅
1720
最小掴み径
90
速度比例制御
ー
取付ショベルクラス
6-9
NWG-72RP
質量
590
全長（開時）
1520
最大開口幅
1720
最小掴み径
90
速度比例制御
○
取付ショベルクラス
6-9
NWG-130R
質量
880
全長（開時）
1680
最大開口幅
1920
最小掴み径
100
速度比例制御
ー
取付ショベルクラス
10-16
NWG-130RV
質量
890
全長（開時）
1680
最大開口幅
1920
最小掴み径
100
速度比例制御
ー
取付ショベルクラス
10-16
NWG-130RP
質量
890
全長（開時）
1680
最大開口幅
1920
最小掴み径
100
速度比例制御
○
取付ショベルクラス
10-16
NWG-210R
質量
1220
全長（開時）
1850
最大開口幅
2300
最小掴み径
140
速度比例制御
ー
取付ショベルクラス
16-20
NWG-210RV
質量
1240
全長（開時）
1850
最大開口幅
2300
最小掴み径
140
速度比例制御
ー
取付ショベルクラス
16-20
NWG-210RP
質量
1240
全長（開時）
1850
最大開口幅
2300
最小掴み径
140
速度比例制御
○
取付ショベルクラス
16-20
※R…旋回減速機内蔵型、V…電磁弁内蔵型、P…比例制御、L…選木仕様、S…ソー付き
※NWG-71・130RPL：比例制御＋選木仕様もございます。
※特注でフリータイプ（1本ピン）もございます。
※一部の機種は大容量モータを使用しており、詳しくはお近くの営業所にお問い合わせ願います。
木材用グラップルソー
型式
- 質量
- 全高
- 最大開口幅
- 最小掴み径
- 定格荷重
- 旋回減速機
大容量モータ - 取付ショベルクラス
質量
[kg]
全高
[mm]
最大開口幅
[mm]
最小掴み径
[mm]
定格荷重
[kg]
旋回減速機
大容量モータ
取付ショベルクラス
[ton]
NWG-70RPS
質量
730
全高
1,470
最大開口幅
1,720
最小掴み径
100
定格荷重
2,000
旋回減速機
大容量モータ
大容量モータ
取付ショベルクラス
６～９
NWG-130RPS
質量
1,090
全高
1,680
最大開口幅
1,920
最小掴み径
100
定格荷重
3,000
旋回減速機
大容量モータ
旋回減速機
取付ショベルクラス
10～16
選木用グラップル
型式
- 質量
- 全高
- 最大開口幅
- 最小掴み径
- 定格荷重
- 旋回減速機
大容量モータ - 取付ショベルクラス
質量
[kg]
全高
[mm]
最大開口幅
[mm]
最小掴み径
[mm]
定格荷重
[kg]
旋回減速機
大容量モータ
取付ショベルクラス
[ton]
NWG-70RL
質量
580
全高
1,460
最大開口幅
1,700
最小掴み径
80
定格荷重
2,000
旋回減速機
大容量モータ
大容量モータ
取付ショベルクラス
6～9
NWG-70RVL
質量
580
全高
1,460
最大開口幅
1,700
最小掴み径
80
定格荷重
2,000
旋回減速機
大容量モータ
大容量モータ
取付ショベルクラス
6～9
NWG-130RL
質量
980
全高
1,940
最大開口幅
1,890
最小掴み径
40
定格荷重
3,000
旋回減速機
大容量モータ
旋回減速機
取付ショベルクラス
10～16
NWG-130RVL
質量
990
全高
1,940
最大開口幅
1,890
最小掴み径
40
定格荷重
3,000
旋回減速機
大容量モータ
旋回減速機
取付ショベルクラス
10～16
- 商品カタログ
- OKADA Parts Search Engine
(Webパーツカタログ)※登録を希望されるお客様は、拠点の営業所にお問合せください。
（要ID・パスワード）
木材用グラップル・地引ウインチ・スイングヤーダ・プロセッサ・プロセッサハーベスタを集材作業現場で使用する場合は「車両系木材伐出機械」としての取り扱いになります。
プロセッサ・ハーベスタ・木材グラップルバケット等の運転には「伐木等機械の運転の業務に係る特別教育」の修了が必要です。
集材作業現場で使用する木材グラップルは、集材作業現場以外（木材市場・チップ工場等）で使用しても「車両系木材伐出機械」に該当します。
地引ウインチ・スイングヤーダ等を使用する場合は「簡易架線集材装置等の運転業務に係る特別教育」の修了が必要です。
油圧ショベルを林業機械のベースマシンとして用いる場合は「車両系建設機械運転技能講習修了証」の（整地・運搬・積み込み及び掘削用）が必要です。
フォワーダの運転には「走行集材機械の運転の業務に関わる特別教育」の修了証の取得が必要です。
伐木作業・林業における安全対策についての詳細は、厚生労働省のWebサイトをご参照ください。
https://www.mhlw.go.jp/stf/seisakunitsuite/bunya/0000207439_00003.html
このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、詳しくは弊社担当者までご相談ください。
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
各製品をご使用される際は、必ず取扱説明書をよくご覧になって、正しくお使いください。
